客户需求

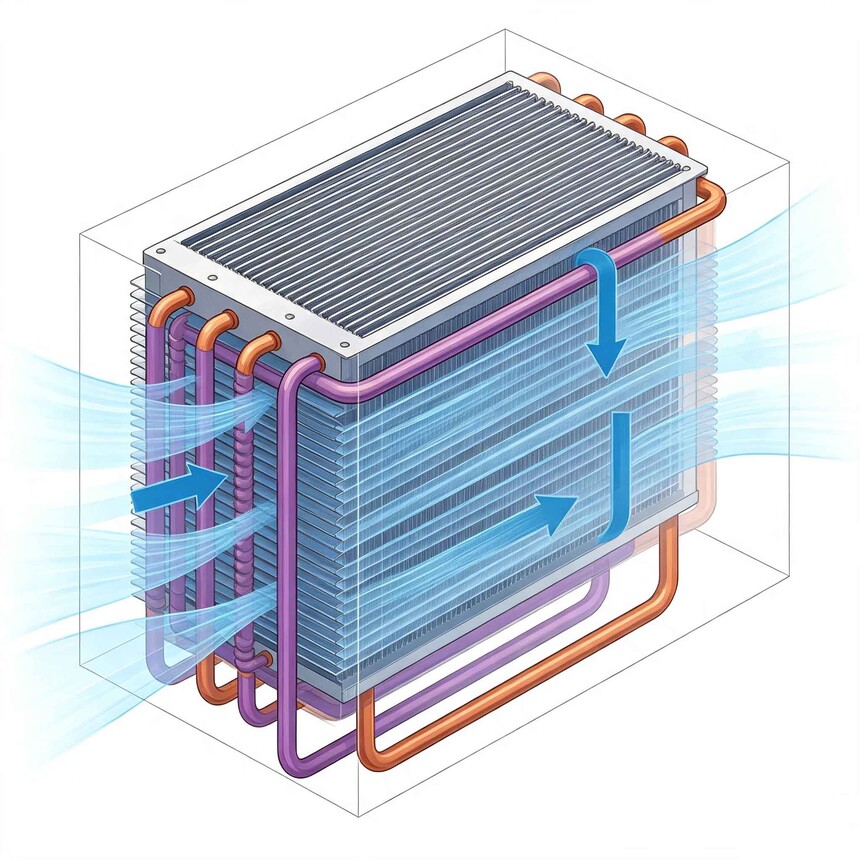

蒸发器与冷凝器并称为制冷设备的“两器”，是空调制冷系统中最为核心的两大换热部件。蒸发器的性能与效率直接决定了制冷设备的整体表现；而冷凝器作为系统的高压设备，其密封性能则直接关系到制冷剂泄漏率、系统制冷效果乃至整机的环保合规性。在“两器”的生产流程中，出厂前必须进行铜管打压测试、沉水检漏测试、氦质谱检漏等严格的气密性检测。

然而，“两器”管口的密封连接一直是行业长期面临的难题。某国内大型空调制造企业在“两器”产线测试中遇到了以下痛点：

连接效率低下。 “两器”测试时需要频繁连接和断开各种管件接口，传统方式多依赖焊接堵帽、螺纹连接或缠绕生料带，操作繁琐耗时。螺纹接口需要使用扳手反复拧紧，不仅费时费力，还对操作人员技能要求较高，严重制约了产线测试节拍。

密封可靠性不足。 “两器”气密测试通常要求充入氮气或氦气至较高压力——蒸发器试验压力一般在3.5MPa左右，冷凝器气密测试压力要求通常为2.5MPa~3.43MPa，部分测试高达50bar。在高气压环境下，传统密封方式难以锁紧，容易出现泄漏甚至飞出风险。使用生料带缠绕螺纹的方式，微漏概率会大幅增加，一旦出现微漏，整个测试流程就需要重新进行，甚至可能导致误判。

管口损伤风险。 “两器”管口以铜、铝合金等材质为主，表面质量要求较高。传统螺纹连接或卡箍压紧方式容易在管口表面造成刮擦损伤，影响产品质量。

管口规格多样、适配困难。 “两器”管口涉及多种类型，包括光面直管、扩口管、内螺纹等，管径从几分到几寸不等，传统方案难以统一适配。频繁换型成为产线瓶颈。

随着行业对空调制冷效率、环保规范及产品寿命要求的日益提高，传统水检法在检出率上的瓶颈逐渐显现，氦质谱检漏已成为气密性测试的“黄金标准”。然而氦气成本高昂，测试过程中若因连接器密封不佳导致氦气外泄，不仅造成直接的经济浪费，更会污染测试环境，影响氦气回收系统的效率。客户迫切需要一种操作便捷、密封可靠、适配性强且无损连接的快速密封连接方案。

方案介绍

针对“两器”测试中的实际痛点与高规格需求，斯沃尔（Siworl）技术团队依托深厚的技术积累，为客户量身打造了一套专业的快速密封连接器解决方案。

直管快速连接器——SW-D1 / SW-E1系列

针对“两器”上常见的铜管、铝管、不锈钢管等直管接口，斯沃尔推荐使用SW-D1和SW-E1系列直管快速连接器。SW-D1专为高压应用设计，是密封各类铜管、钢管及铝管外径的理想方案。操作人员只需将接头插入待测试的管孔，然后90度折动手柄或推拉手柄，即可迅速形成密封连接，无需工具和专业技能。这两款产品能够提供最高70Bar的可靠密封，内部配备高硬度爪牙机构和辅助夹紧设计，可安全抓紧管件，并提供10⁻⁶级别以上的气密泄漏保障。

在冷凝器气密测试的具体应用中，斯沃尔选用了SW-D1系列快速接头。该系列带有管锥螺纹测试孔，完全符合国际标准以及国内的应用场景需求。其“压力辅助密封”设计更是一大亮点——随着测试压力的增加，密封力量自动增强，压力越大密封效果越好。

膨胀管快速连接器——SW-H1系列

针对“两器”上扩口后的铜管、铝管、低碳钢管等膨胀管接口，斯沃尔的SW-H1系列可满足最高70Bar的可靠密封需求。对于更高要求的运行测试场景.

内螺纹连接器——SW-J2系列

对于“两器”上的R1/2、R3/4等内螺纹接口，斯沃尔的SW-J2内螺纹连接器是理想选择。采用压杆式操作结构，通过按压手柄使螺纹爪牙收缩，插入螺纹孔底端后松开即可自动锁紧密封。只需一秒即可实现密封连接，耐压超过350Bar。该设计彻底避免了传统生料带缠绕的繁琐以及对螺纹的损伤。

定制化解决方案

无论面对光面直管、扩口管还是螺纹接口，无论口径大小，基于斯沃尔标准密封技术，技术团队能够快速定制符合客户高流量、高压力、温度及介质要求的快速连接器，为客户提供一站式交钥匙解决方案。

方案优势

① 一秒连接，效率倍增

斯沃尔快速密封连接器以“一秒连接，瞬间密封”为核心理念。操作人员只需轻轻一插一折，即可完成密封连接。相较于传统的焊接、螺纹缠绕或手拧方案，单个“两器”测试准备时间从数十秒缩短至数秒，连接效率提升至少10倍以上，大幅提升了产线测试节拍。

② 瞬时密封，精准可靠

斯沃尔连接器采用优化的密封结构与特种密封圈材料，连接成功即密封良好。在冷凝器气密测试压力要求3.43MPa的高压环境下，连接器依然能保持稳定的密封性能。有效降低因连接泄漏导致的测试误判90%以上。在氦检测试等高精度场景中，连接器自身泄漏率远低于检测仪下限。

③ 承压稳定，安全无忧

SW-D1系列的高压外卡连接与压力辅助设计，确保在高压测试过程中连接稳固，不会出现松动或泄漏的情况。所有快速连接器都经过严格的耐压和气密测试，有效避免“飞接头”现象。

④ 无损连接，品质保障

斯沃尔接头采用外卡式或胀紧式密封设计，连接时均匀受力，不会对管口表面造成任何刮擦或损伤。对于铜质、铝合金材质的“两器”管口，这一特性尤为关键——有效保护了成品管口的质量，避免了因连接损伤导致的返工或报废。

⑤ 产品系列丰富，适配性强

斯沃尔拥有快插式、手柄式、气动式等多种驱动方式的快速密封连接器，全面覆盖从低压到超高压（1bar~2500bar）的各种压力范围。对于特殊管口规格，可根据客户需求提供定制化服务。

客户反馈

“自引入斯沃尔快速密封连接器用于冷凝器的气密测试后，操作强度明显降低。以往，操作人员需要花费大量时间和精力来确保连接的密封性，操作过程繁琐，容易疲劳。现在只需轻轻一插一折，就能完成密封连接，大大减轻了操作人员的工作负担。测试的误判风险也得到了有效降低，帮助我们及时发现产品问题并改进，提高了产品合格率。斯沃尔‘一秒连接、瞬时密封’的性能表现，我们非常满意。”——该空调制造企业品质部

“在氦检测试升级项目中，斯沃尔为我们提供了从充注端到封堵端的全链路密封方案。SW-D1的压力辅助密封设计确保了高流量氦气充注无泄漏，SW-J2彻底告别了生料带缠绕的繁琐。整套方案操作时间控制在3秒以内，完全满足了氦检工艺对零泄漏的严苛要求。”——该企业工艺设备部

应用拓展

斯沃尔快速密封连接器不仅适用于蒸发器、冷凝器的气密性测试，还可广泛应用于制冷与空调行业的多种测试场景：

压缩机气密性测试与打压：提供50bar以上的高压密封连接

膨胀阀、铜管件、板式散热器测试：适配多种管件接口类型

风机盘管氦检测试：SW-D1系列搭配SW-E1系列，确保不同标段全接口兼容

新能源汽车热管理系统：已广泛应用于散热器、热泵换热器、液冷板、电池包冷却管路等新能源热管理系统

空调氦质谱检漏：适用于风机盘管、冷凝器、蒸发器等空调部件的氦检

斯沃尔——快速密封接头优选品牌，让测试连接不再是难题。
