客户需求

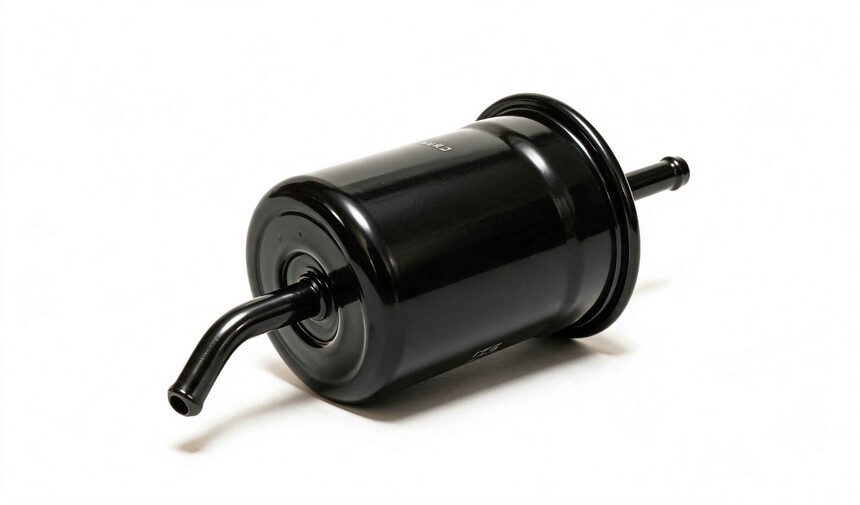

燃油过滤器（燃油滤清器）是汽车发动机燃油供给系统的核心部件，承担着过滤燃油中杂质、水分和胶质的关键任务，其性能直接影响发动机的可靠性、耐久性和排放水平。燃油过滤器包括汽油滤清器和柴油滤清器两大类别，在现代高压共轨燃油系统中，喷油嘴、高压油泵等精密部件的配合间隙仅为微米级，对燃油洁净度要求极高。因此，燃油过滤器在出厂前必须经过一系列严格测试，包括气密性检测（保压法查漏）、液密性检测、耐压强度测试以及爆破压力测试（逐步升压至壳体破裂），确保产品无泄漏且能承受系统最高压力。

某国内知名燃油过滤器生产企业，为多家主流汽车主机厂提供配套产品，产线涵盖汽油滤清器、柴油滤清器及油水分离器等多条产品线。在燃油过滤器的产线测试环节，客户长期面临以下痛点：

传统连接方式效率低。 燃油过滤器测试涉及进油口、出油口、回油口等多个管口的连接与封堵。传统方式多采用螺纹缠绕生料带、卡箍锁紧或焊接堵帽，操作繁琐耗时。单次测试的连接准备时间往往需要数十分钟，严重制约了产线的测试节拍。

密封可靠性差，泄漏误判率高。 燃油过滤器气密测试通常需要充入较高压力的气体或液体。传统密封方式难以在高压力下稳定锁紧，微漏概率较高。一旦发生泄漏，不仅测试需重新进行，还可能导致合格产品被误判为不合格，造成大量返工甚至产品报废。

管口类型多样，适配难度大。 燃油过滤器的管口类型极为繁杂：进油口和出油口既有J2044标准快插管口（规格涵盖6.30mm到25.5mm），也有M14×1.5、M16×1.5等外螺纹接口；柴油滤清器还常见M20×1.5外螺纹及各种凸缘管口；此外还有部分旋装式滤清器采用特定的安装和连接尺寸标准。传统方案难以兼容多种管口规格，产线需配备大量不同工具，管理繁琐且切换耗时。

测试压力高，安全风险大。 燃油过滤器需承受较高的系统压力，爆破压力测试要求≥4倍工作压力，耐压强度需达到0.6-1.2MPa甚至更高。传统连接方式在高压测试中存在密封失效甚至接头飞出的安全隐患。

客户迫切需要一套操作便捷、密封可靠、适配性强且安全无损的快速密封连接方案，以提升燃油过滤器产线测试效率、保障测试准确性、降低安全风险。

方案介绍

针对燃油过滤器测试中多样化的管口类型与严苛的测试要求，斯沃尔（siworl®）基于十余年快速密封连接器的自主研发制造经验，为客户量身定制了一套完整的燃油过滤器快速密封连接解决方案：

1. J2044燃油管口——SW-H1系列异型管快速连接器

针对燃油过滤器上最常见的J2044标准快插管口（规格涵盖6.30mm到25.5mm），斯沃尔推荐使用SW-H1系列异型管快速连接器。操作人员只需手持连接器对准J2044管口轻轻推入，即可在瞬间完成密封连接，无需任何工具。该系列采用直通式设计，内部结构与阀体均为直通式，有效减小了测试时的压力与流量损失，满足通水、通油及气密检漏等多种测试需求。连接器主体采用316不锈钢材质，力学性能优良，坚固耐久。密封圈选用耐油性优异的丁腈橡胶（NBR）材质，可在燃油介质环境下长期保持稳定的密封效果。

2. J2044母头燃油口——SW-N1系列快速连接器

对于燃油过滤器上J2044母头燃油口，斯沃尔提供SW-N1系列快速连接器。该系列专为J2044母头燃油口设计，能够良好地满足通油测试需求，并可在测试完成后通气吹出内部残余燃油。内置截止阀在取出接头时自动关闭，防止燃油泄漏。

3. 外螺纹接口——SW-F1系列外螺纹连接器

针对燃油过滤器上的M14×1.5、M16×1.5、M20×1.5等外螺纹接口，斯沃尔推荐SW-F1系列外螺纹快速连接器。操作人员只需手持轻推即可完成连接，无需旋转拧紧，彻底避免了传统螺纹连接对管口的损伤。该系列承压能力达100bar，能够满足燃油过滤器常规耐压测试需求。

4. 内螺纹接口——SW-J2系列内螺纹连接器

针对部分燃油过滤器壳体上的内螺纹接口，斯沃尔提供SW-J2系列内螺纹快速连接器。采用压杆式操作结构，通过按压手柄使螺纹爪牙收缩，插入螺纹孔底端后松开即可自动锁紧密封。一秒内即可完成连接，耐压范围从50bar到350bar不等，同时提供手柄和气动两种操作版本。

5. 凸缘及异型管口——SW-H1系列外卡式快速连接器

对于燃油过滤器上常见的凸缘管口、宝塔管口等异型接口，斯沃尔推荐SW-H1系列外卡式快速连接器。操作人员只需手持轻推即可完成连接，前端高分子锁紧卡爪牢牢抓住管口的凸起部分。主体采用316不锈钢材质，接触面加入工程塑料保护层，有效缓冲连接时的冲击力，避免管件表面受损，真正实现无损连接。

6. 超高压燃油系统——SW-F1UHP系列超高压连接器

针对部分燃油过滤器需进行超高压爆破测试的场景，以及高压共轨燃油系统对连接器的苛刻要求，斯沃尔专门开发了SW-F1(UHP版本)系列超高压连接器。其最高压力级别可达2500bar，能够完美满足燃油过滤器及高压燃油系统的超高压测试需求。

7. 自动化扩展方案

以上各系列均可选配气动版本，直接安装在自动化测试治具上，由PLC控制气缸驱动连接与断开。斯沃尔连接器可实现“一秒连接，瞬间密封”的卓越性能，为燃油过滤器生产企业的自动化、智能化升级提供有力支持。

方案优势

① 极速连接，效率倍增。 斯沃尔快速密封连接器以“一秒连接，瞬间密封”为核心理念。相较于传统缠绕生料带、手拧螺纹或打卡箍方案，单个燃油过滤器的测试准备时间从数十分钟缩短至数秒，连接效率提升10倍以上。操作人员只需手持轻推，即可在瞬间完成连接，大幅缩短了测试准备时间。

② 瞬时密封，精准可靠。 斯沃尔连接器采用优化的密封设计与特种密封圈材料，连接与密封同步完成。连接成功即密封良好，有效降低90%以上因连接泄漏问题导致的测试误判。独特的压力辅助密封设计确保在高压测试条件下密封力随压力升高而增强，为测试结果的准确性提供有力保障。

③ 无损连接，品质保障。 斯沃尔连接器采用创新的密封设计，无需旋转拧紧即可完成连接密封。对于燃油过滤器壳体及管口的铝合金、铜等材质，工程塑料保护层的加入能够有效缓冲连接时的冲击力，避免管件表面受损。即使经历10万次以上反复插拔，管口依然保持完好。

④ 承压稳定，覆盖广泛。 从常规气密测试（0-70Bar）到超高压爆破测试（最高2500Bar），斯沃尔拥有丰富的产品系列，全面覆盖燃油过滤器各种压力范围的测试需求。所有产品均经过严格的实验室测试和客户现场长期使用验证，确保在燃油介质和高压工况下稳定可靠运行。

⑤ 柔性适配，一机多用。 斯沃尔拥有2000多种现货连接器，全面覆盖J2044快插管口、G螺纹、M螺纹、NPT螺纹等各种类型和规格。对于燃油过滤器上多种管口并存的复杂测试场景，斯沃尔可设计多连接器组合方案，通过快速更换实现多种规格的共线测试，大幅提升测试的便利性和灵活性。

⑥ 燃油介质兼容，安全可靠。 斯沃尔连接器密封圈选用耐油性优异的丁腈橡胶（NBR）或氟橡胶（FKM）材质，与汽油、柴油等燃油介质具有良好的化学兼容性。带截止阀版本在接头断开时自动关闭，有效防止燃油泄漏，保障操作安全。

客户反馈

客户在使用斯沃尔（siworl®）快速密封连接器用于燃油过滤器产线测试后，给予了高度评价：

“斯沃尔快速密封连接器彻底改变了我们燃油过滤器产线的测试模式。过去每条测试线需要配备多名熟练工专门负责管口连接，现在一名普通操作工就能轻松完成所有管口的快速对接。‘一秒连接’的特性让我们的测试节拍提升了数倍，J2044专用接头和螺纹接头的精准匹配更是解决了我们多年来管口规格繁杂的难题。”

客户特别指出，斯沃尔连接器的燃油介质兼容性和无损连接特性尤为突出：

“燃油过滤器测试涉及汽油、柴油等多种介质，对密封件的耐油性要求极高。斯沃尔的连接器在长期通油测试中表现稳定，从未出现过密封圈溶胀或老化导致的泄漏问题。更重要的是，无损连接特性彻底解决了传统螺纹连接造成的管口划伤和形变问题——这对我们服务高端主机厂客户至关重要。”

在自动化升级方面，客户反馈：

“引入气动版本后，我们的燃油过滤器产线已经实现了测试环节的全自动运行，人力成本大幅降低，测试一致性也得到显著提升。斯沃尔不仅是产品供应商，更是值得信赖的技术合作伙伴。”

应用拓展

斯沃尔（siworl®）快速密封连接器除了适用于燃油过滤器测试外，还可广泛应用于汽车燃油系统的其他核心部件测试：

• 燃油泵：燃油泵气密性测试、运行测试、老化测试

• 燃油压力调节器：气密性测试、压力响应测试

• 燃油分配管（油轨） ：高压气密测试、运行测试

• 汽车喷油器：气密性测试、流量测试

• 油箱及油箱盖：气密性测试

• 输油管/回油管：气密性测试、通油测试

• 发动机燃油系统：冷试/热试、气密检测

• 柴油发动机燃油系统：高压共轨系统气密检测

此外，斯沃尔快速密封连接器凭借出色的密封性能与广泛的适应性，还可广泛应用于新能源汽车三电系统（电池包冷却管路、电机电控壳体气密测试）、空调制冷系统、液压系统、医疗器械及工业检漏等领域。

斯沃尔（siworl®）始终坚持专注于快速密封连接的研发与生产，致力于让所有密封连接不再是难题。凭借十余年的技术积累、2000多种现货产品以及强大的定制能力，斯沃尔能够为燃油过滤器及各类燃油系统零部件生产企业提供一站式快速密封连接解决方案。
