客户需求

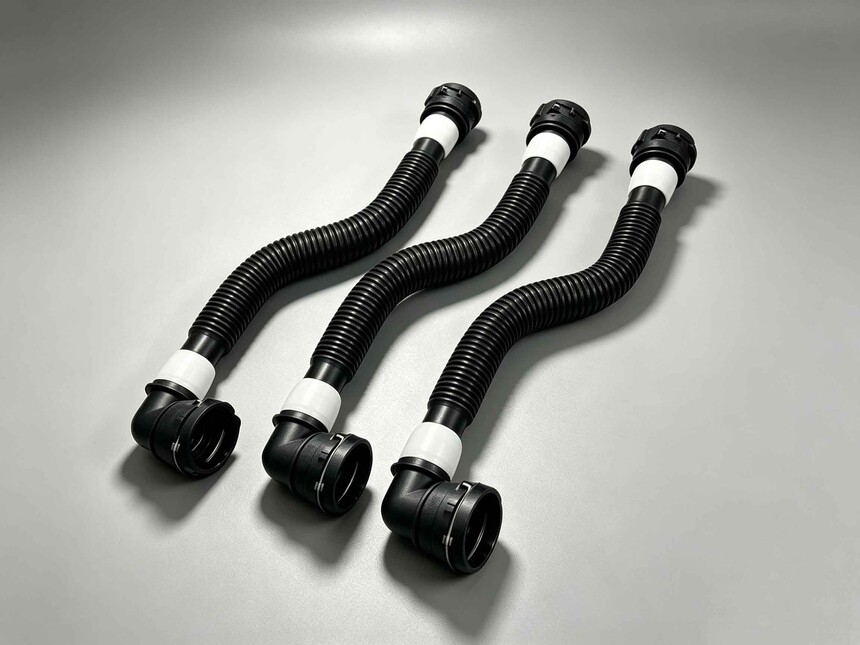

随着新能源汽车产业的快速发展，整车及零部件的冷却系统密封可靠性已成为安全性的关键影响因素。无论是电池包液冷系统、电机控制器水冷系统，还是整车热管理系统的冷却液管路，都扮演着至关重要的角色。一旦冷却管路存在泄漏，可能导致电池性能下降、电气短路甚至热失控等严重安全事故。因此，在生产过程中必须对各类冷却软管进行100%严格的气密性检测。

然而，软管材质柔软、端口规格多样，传统连接方式在实际测试中面临多重痛点：

测试效率低下。 传统测试方式多采用手动拧紧堵头、打卡箍或缠绕生料带等方式封堵软管管口，单次连接操作耗时长。在大批量生产节奏下，这一环节严重拖慢整条产线的测试节拍。

密封稳定性差。 软管材质柔软，传统连接器在加压后软管容易向外膨胀变形，导致密封圈失去抓紧力，出现泄漏误判。手动密封一致性差，不良品流出风险高。

管口损伤问题突出。 传统金属堵头在反复旋拧过程中，极易对铝合金或注塑材质的软管端口表面造成划伤和磨蹭。这些损伤不仅影响产品外观品质，更关键的是可能破坏管口密封面，导致冷却系统在装车后出现泄漏隐患。

适配性不足。 软管端口规格多样，部分非标异形接口无法适配通用测试堵头，需额外定制工装，成本高且切换麻烦。

自动化兼容困难。 传统连接方式无法适配自动化产线的机械手自动装夹需求，难以实现全流程无人化作业。

客户迫切需要一套能够实现秒级快速连接、无损密封、稳定可靠且适配各种异形软管的气密检测快速密封连接方案。

方案介绍

针对新能源汽车冷却软管气密检测中多样化的管口类型和测试场景，斯沃尔（Siworl）基于十余年快速测试连接器的自主研发制造经验，提供了一套完整的快速密封连接解决方案。

方案根据冷却软管的不同接口类型和测试要求，选用对应的专业系列产品：

一、内孔/管孔类软管密封——SW-B1系列内胀式快速接头

针对冷却软管内径密封需求，斯沃尔推荐SW-B1系列内胀式快速密封连接器。该接头专为管内径设计，采用内胀式连接方式，通过气压驱动实现自动化控制。连接器底部设有固定安装孔，可直接安装在自动化测试工装治具上。操作时，通过气管通入气体驱动内部活塞挤压密封圈，使其膨胀并紧密贴合被测软管内壁，实现自适应胀紧密封。

二、管外径软管密封——SW-A1系列外包式快速测试接头

针对冷却软管外径密封需求，SW-A1系列采用外包式密封结构。该系列通过气压驱动密封圈径向收缩，实现对软管外壁的紧密包裹式密封。采用直通式设计，确保在密封的同时不会限制测试流量。SW-A1气动外管连接器可配合机械臂完成抓取、对准、密封、取下等精细动作，适配半自动化和全自动化生产场景。

三、VDA标准冷却管口——SW-N1系列密封测试接头

针对新能源汽车电池包、电机控制器等部件上广泛采用的VDA标准冷却液进出水管口（公头，凸缘带凹槽结构），斯沃尔推荐SW-N1系列快速密封连接器。该接头采用卡爪径向锁紧+前端锥面密封圈的复合结构。操作人员将SW-N1接头对准管口推入，听到“咔哒”声即完成连接；连接器内部的径向卡爪自动勾住VDA管口的凸缘凹槽，同时前端高品质丁腈橡胶密封圈紧贴管口外壁，形成可靠密封面。承压范围覆盖-80kPa至1.2MPa，完全满足气密测试及氦检要求。测试完毕后，按压外部滑套即可瞬间拔出。

四、凸缘管口/异形软管口——SW-H1系列凸缘管连接器

针对冷却系统中常见的凸缘管口及各类异形软管口，斯沃尔推荐SW-H1系列凸缘管快速连接器。该系列采用外包式卡爪锁紧设计，集成高分子材料爪牙，既能满足通液测试需求，又可实现气密检漏。操作时单手握住接头对准管口轻推即可完成连接，结构紧凑。

五、自动化对接集成

所有气动系列接头均自带标准安装接口，可直接集成至客户自动化测试工位。通过PLC信号控制接头的伸出、密封与泄压，实现与产线设备的无缝对接。连接器尾部预留安装孔位，可直接固定安装到测试操作台或自动化工装治具上。针对客户3-5种主流软管端口规格，设计了可快速更换的密封模块，无需更换接头主体，仅需更换密封头即可适配不同规格软管，切换时间不超过1分钟。

方案优势

① 一秒连接，效率提升10倍以上

斯沃尔连接器以“一秒连接，瞬间密封”为核心理念。相较于传统的打卡箍或缠绕螺纹方案，单个软管接口连接时间从15-40秒缩短至数秒以内，连接效率提升10倍以上。在大批量生产节奏中，能够显著缩短测试准备时间，提高整体生产效率。

② 外部限位设计，彻底解决软管变形问题

针对软管材质柔软、加压易膨胀变形的行业难题，斯沃尔SW-A1系列采用外包式密封结构，通过气压驱动密封圈径向收缩，将软管管口完美包裹住。在通气加压时，外部硬质卡套有效限制软管向外膨胀变形，确保密封圈始终紧密贴合管壁。这一“外限内胀”的复合设计，彻底解决了软管测试中最头疼的变形泄漏问题。

③ 100%无损密封，杜绝管口刮伤

斯沃尔无损快速连接器采用高分子材料爪牙设计，与管口接触部位经过圆角抛光处理，在快速插拔过程中对软管管口表面零刮伤。即使经历10万次以上反复插拔测试，管口依然保持完好无损，既保证了产品外观品质，更保障了密封面的完整性。

④ 密封可靠，降低90%以上连接误判

斯沃尔连接器通过精心设计的密封结构，在连接的同时即可实现可靠密封。专利卡爪锁紧结构提供稳定的轴向夹紧力，配合高弹性密封圈，即使管口存在微量油脂或划痕，仍能实现100%气密合格。客户试运行1000次测试，误报率为0。能够有效降低90%以上因连接泄漏导致的测试误判。

⑤ 全面适配各类软管接口

针对新能源汽车冷却系统的多样化接口类型——包括VDA标准管口、凸缘管口、光管、异形管、扩口管等，斯沃尔提供标准化及定制化的双重连接方案。无论标准管口还是特殊异形软管口，均能实现快速胀紧密封。

⑥ 寿命长，维护简便

内置耐用件设计，插拔寿命超过10万次。密封圈更换无需工具，30秒即可完成。常规产品现货充足，特殊需求快速响应。

客户反馈

“斯沃尔的快速密封接头真正解决了我们产线冷却软管测试的瓶颈问题。以前工人最不愿意干的就是打卡箍和拧堵头，费力还总漏。现在只需一推一拔，连接非常稳定，软管端口再也没有出现过划伤。最关键的是，以前软管充气后总是鼓包导致漏气，斯沃尔的外包式接头把软管牢牢抱住，加压后纹丝不动，设备误报率几乎降为零。我们已经在三条主力产线全面替换为斯沃尔方案。”——某新能源汽车电池PACK厂商工艺设备部李经理

“之前手动密封经常出现误判，现在用了定制接头，测试数据非常稳定，再也没有因为测试误判导致的客户投诉，质量管控省心多了。”——某汽车零部件供应商质量工程师

应用拓展

本方案中的斯沃尔快速密封连接器不仅适用于新能源汽车冷却软管气密性测试，还可广泛应用于以下场景：

汽车行业：燃油管、制动管、空调管等各类流体管路的批量气密性/耐压测试

新能源三电系统：电驱动系统壳体冷却水道、电池PACK包冷却管路、氢燃料电池电堆冷却液进出口密封测试

整车热管理：VDA冷却管路动态循环测试、空调压缩机VDA接口制冷剂侧泄漏检测

家电行业：热水器进水管、空调连接管气密性测试

五金卫浴行业：水龙头软管、花洒软管、进水软管等卫浴配件的泄漏测试

自动化产线：SW-B1/SW-A1系列气动版本可集成至自动化测试工位，实现全自动无人化检测

此外，斯沃尔还提供针对凸缘管、光管、内螺纹、扩口管等多种管件的快速连接方案，可满足新能源三电系统、暖通制冷、医疗器械等行业的全场景测试需求。
