客户需求

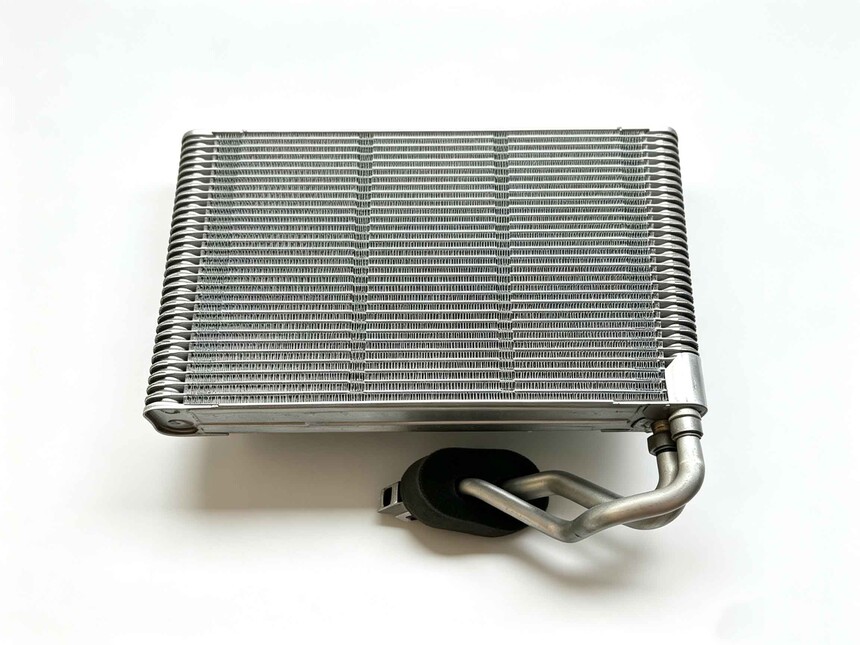

蒸发器作为制冷设备的四大核心部件之一，其性能和效率直接决定了制冷设备的整体表现。在蒸发器的生产流程中，出厂前必须进行铜管打压测试、沉水检漏测试、氦检等严格的气密性检测。然而，蒸发器铜管的管口密封连接一直是行业长期面临的难题。

某知名空调制造企业在蒸发器产线测试中遇到了以下痛点：

连接效率低下。 蒸发器测试时需要频繁连接和断开各种管件接口，传统方式多依赖焊接堵帽、螺纹连接或缠绕生料带，操作繁琐耗时。
螺纹接口需要使用扳手反复拧紧，不仅费时费力，还对操作人员技能要求较高，严重制约了产线测试节拍。

密封可靠性不足。 蒸发器气密测试通常要求充入氮气或氦气至较高压力（试验压力一般在3.5MPa左右）。在高气压环境下，传统密封
方式难以锁紧，容易出现泄漏甚至飞出风险。使用生料带缠绕螺纹的方式，微漏概率会大幅增加，一旦出现微漏，整个测试流程就需要
重新进行，甚至可能导致误判。

管口损伤风险。 蒸发器铜管以铜、铝合金等材质为主，管口表面要求较高。传统螺纹连接或卡箍压紧方式容易在管口表面造成刮擦损伤，
影响产品质量。

管口规格多样、适配困难。 蒸发器管口涉及多种类型，包括光面直管、扩口管、内螺纹等，管径从几分到几寸不等，传统方案难以统一
适配。

因此，客户迫切需要一种操作便捷、密封可靠、适配性强且无损连接的快速密封连接方案。

方案介绍

针对蒸发器测试中的实际痛点与高规格需求，斯沃尔（siworl）技术团队依托深厚的技术积累与创新精神，为客户量身打造了一套专业
的快速密封连接器解决方案。

1. 直管快速连接器——SW-D1 / SW-E1系列

针对蒸发器上常见的铜管、铝管、不锈钢管等直管接口，斯沃尔推荐使用SW-D1和SW-E1系列直管快速连接器。操作人员只需将接头插
入待测试的管孔，然后90度折动手柄或推拉手柄，即可迅速形成密封连接，无需工具和专业技能。这两款产品能够提供最高70Bar的可靠
密封，内部配备高硬度爪牙机构和辅助夹紧设计，可安全抓紧管件，并提供10⁻⁶级别以上的气密泄漏保障。

2. 膨胀管快速连接器——SW-H1系列

针对蒸发器上扩口后的铜管、铝管、低碳钢管等膨胀管接口，斯沃尔的SW-H1系列-能够满足70Bar的可靠密封需求，也可满足多数气密
测试和耐压测试需求.
3. 内螺纹连接器——SW-J2系列

对于蒸发器上的R1/2、R3/4等内螺纹接口，斯沃尔的SW-J2内螺纹连接器是理想选择。采用压杆式操作结构，通过按压手柄使螺纹爪牙
收缩，插入螺纹孔底端后松开即可自动锁紧密封。只需一秒即可实现密封连接，耐压超过350Bar。

4. 定制化解决方案

无论面对光面直管、扩口管还是螺纹接口，无论口径大小，基于斯沃尔标准密封技术，技术团队能够快速定制符合客户高流量、高压力、
温度及介质要求的快速连接器，为客户提供一站式交钥匙解决方案。

方案优势

① 一秒连接，效率倍增。 斯沃尔快速密封连接器以“一秒连接，瞬间密封”为核心理念。通过推压即可快速完成连接，测试结束后按
压拉拔即可断开。相较于传统的焊接、螺纹缠绕或手拧方案，单个蒸发器测试准备时间从数十秒缩短至数秒，大幅提升了产线测试效率。

② 瞬时密封，精准可靠。 斯沃尔连接器采用优化的密封结构与特种密封圈材料。连接成功即密封良好，有效降低90%以上因连接泄漏
问题导致的测试误判，为测试结果的准确性提供有力保障。在氦检测试等高精度场景中，连接器自身泄漏率远低于检测仪下限。

③ 承压稳定，安全无忧。 内部配备高硬度爪牙机构和辅助夹紧设计，确保在高气压下安全锁紧管件。独特的“压力辅助密封”设计，
确保随着内部测试压力升高，密封圈受到更大的压紧力，压力越高密封越紧。有效避免传统连接器因压力过高而飞出的安全隐患。

④ 无损连接，保护管口。 摒弃传统的螺纹连接、焊接或卡箍压紧方式，避免对铜管、铝管管口表面造成刮擦损伤，保障产品质量。客
户无需焊接、无需缠绕生料带，在采取必要安全措施的前提下，彻底告别繁琐操作。

⑤ 适配性强，一器多用。 丰富的产品线覆盖直管、扩口管、内螺纹、外螺纹等多种管口类型。无论面对何种规格的管口，都能实现快
速胀紧密封的效果。同时可广泛应用于蒸发器、冷凝器、压缩机、膨胀阀、铜管件、板式散热器等多种部件的测试。

客户反馈

“斯沃尔的快速密封连接器彻底改变了我们蒸发器产线的测试方式。以前焊接堵帽和缠绕生料带既耗时又不稳定，现在只需几秒钟就能
完成连接，测试效率提升了数倍。最让我们放心的是高压测试时的安全性——连接器在高气压下锁紧非常牢固，再也没有出现过接头飞
出的情况。而且对铜管表面完全没有损伤，产品良率也明显提高了。斯沃尔的产品和服务都非常专业，我们已经在多条产线推广使用。”

应用拓展

斯沃尔（siworl）快速密封连接器不仅适用于蒸发器的气密性测试，还可广泛应用于制冷与空调行业的多种测试场景：

冷凝器气密性测试：提供50Bar以上的高压密封连接

压缩机打压及运行测试：适配高流量、高压、高温工况

膨胀阀、铜管件、板式散热器测试：适配多种管件接口类型

氦质谱检漏：适用于风机盘管、冷凝器、蒸发器等高精度氦检场景

整机出厂测试与冷媒灌注：外螺纹连接器SWF1系列压力最高可达200Bar

无论面对何种管口类型与测试工况，斯沃尔（siworl）始终致力于以“一秒连接，瞬间密封”的卓越性能，助力客户提升测试效率、保障
产品质量、实现高效生产。

斯沃尔（siworl）——让测试连接不再是难题
